ESP32で電力計を作りBlynkとAmbientで表示する

/*
"なんでも作っちゃう、かも。Arduino電力計 - 回路図とスケッチ"から引用
http://arms22.blog91.fc2.com/

簡単に処理の流れを解説します。まずsetupでいくつかの変数を初期化。
loopで1秒間に数十回calcWattをコール、1秒間の電力の平均を求め、シリアルで出力します。

電圧・電流のサンプリング、電力の計算はcalcWattで行います。
calcWattは交流電源の1サイクル分（関西だと60Hz、関東だと50Hz）の電圧・電流をサンプリングし、
サンプリングした値から1サイクル分の電圧・電流、電力を計算しています。
計算した値はVrms変数、Arms変数、Watt変数に格納します。

電圧はanalogReadで読み取った値をVに変換し、実験で求めた係数（87.5734677）を掛けて求めます。
電流は次の式で求められます。Io = Eo / (K * RL / n)


 ESP32で商用電源周波数をAmbientに書き込み File:20210303AcFreqLogToAmbient.ino
 2021/03/03 ラジオペンチ http://radiopench.blog96.fc2.com/
 （セマフォやミューテックスを使った排他制御を行っていないので問題が出るかも？）
*/

// ＜＜完成型＞＞
// 電圧1ch, 電流 2ch
// Blynk 2秒間隔で送信
// Ambient 30秒間の最大値を30秒間隔で送信

//for Blynk
/* Comment this out to disable prints and save space */
#define BLYNK_PRINT Serial

#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>

// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "**********BLYNK auth************_";

// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "***your id***";
char password[] = "***your pass***";
char server[] = "192.168.**.**";  // IP for your Local Server
int port = 8080;

BlynkTimer timer;// Create a Timer object called "timer"

// for ambient
#include "Ambient.h"

unsigned int channelId = *****;
const char* writeKey = "****writeKey****";

WiFiClient client;
Ambient ambient;

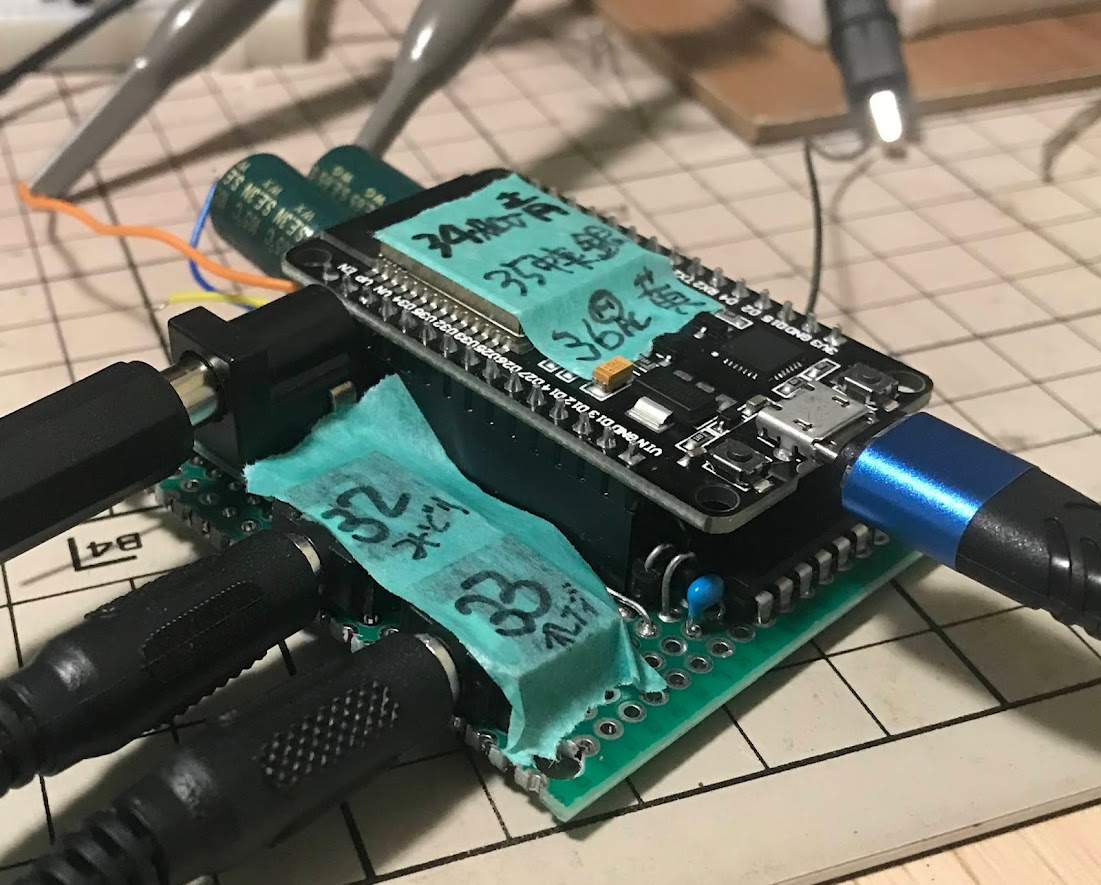

// 端子定義
// ESP32のピン番号は、基板に書かれているIOxxのxx 他のArduino互換機と違うので注意!!
const int arefPin = 35;       // 仮想GND
const int voltagePin = 34;    // AC Voltage
const int freqPin = 36;       // AC Freqency
const int currentPin_A = 32;  // CT_A
const int currentPin_B = 33;  // CT_B

// 商用電源周波数
#define AC_FREQ        (60)

// １サイクルあたりのサンプル数
#define NUMBER_OF_SAMPLES (100)

// サンプリング間隔(マイクロ秒)
#define SAMPLING_INTERVAL   (1000000/(AC_FREQ * NUMBER_OF_SAMPLES))

//シリアルとBlynkに出力する間隔（秒）
#define OUTPUT_INTERVAL (2)

//Ambientに出力する間隔（秒）
#define AMBIENT_INTERVAL (30)

// デバッグ用
#define DEBUG 0

// 実効電圧、実効電流、有効電力
float Vrms;
float Irms_A;
float Irms_B;
float Watt;

// サンプリング用バッファ数
int VASamples[NUMBER_OF_SAMPLES*6];


#define KV    (1.414*102.2/1.032/2.2447/1000*0.971) // 電圧換算係数数*実験的補正係数
#define KC_A  (1.414*2.2447*13.823 / 0.986) // 電流換算係数/実験的補正係数
#define KC_B  (1.414*2.2447*13.823 /1.14) // 電流換算係数/実験的補正係数
#define Def_A  0.285 // 実測にもとづくY軸切片 (A)
#define Def_B  0.303 // 実測にもとづくY軸切片 (A)
#define K_Freq       0.977    // 周波数補正係数 (デフォルトは1.0)


unsigned long t1,t2;
int i,r,v1,a1,a2,b1,b2,v2;

float watt_hour;
float vrms_sum;
float Irms_A_sum;
float Irms_B_sum;
float app_Power;
float watt_sum;
float Power_factor;

int num_samples;
unsigned long last_update;
boolean Bflag; // Ambient送信後、最大、最小、現在のAC周波数が揃ってしまうので一回目読み飛ばす

int logCount = 0;              // 1秒間に50(60)サイクルをひとかたまりではlogCount = 1
volatile uint32_t t_freq;      // 50(60)サイクル分の周期（us単位、標準1000000us）
volatile boolean flag;

float fCul;                // 周波数の1秒平均値
float fMax = 0.0;          // 最大周波数
float fMin = 1000.0;       // 最小周波数
float fAve;                // 平均周波数
float fSum = 0.0;

//ambientに送る30秒区間での最大値
float vrms_max;
float Irms_A_max;
float Irms_B_max;
float Irms_AB_max;
float app_Power_max;
float watt_max;
float fSum_max = 0.0;
float fSum_min = 1000.0;


void IRAM_ATTR acIrq() {   // ピン割込み：電源ピンがHIGHからLOWになる(1サイクル)毎に割込み
  static uint16_t n;
  static uint32_t lastMicros = 0;
  uint32_t x;
  n++;                          // サイクルカウンタの値を1増やす
  if (n >= AC_FREQ) {           // 指定回数(50 or 60)なら
    x = micros();               // 現在の時刻を記録
    t_freq = x - lastMicros;    // 経過時間を計算(この値はほぼ100000になる)；指定回数(50or60cycles)にかかった時間

    lastMicros = x;
    n = 0;
    flag = true;                // 指定回数（1秒）毎にvoid mesureAC_FREQ()に吐き出すためにフラグをセット
  }
}

void mesureAC_FREQ(void) {
  if (flag) {                                   // flag = trueで指定回数(50 or 60サイクル)経過でデーターが準備できているならば
    fCul = K_Freq * 1.0E6 * AC_FREQ / t_freq;   // 1秒間の平均周波数を計算
    logCount++;                                 // サイクルカウンタの値を1増やす
    if (fCul < fMin) fMin = fCul;
    if (fCul > fMax) fMax = fCul;
    fSum += fCul;
  }
  flag = false;
}

void calcWatt(void) //NUMBER_OF_SAMPLES(100)個のデータの2乗平均(rms)
{
  t1 = micros();

  // １サイクル分のAD値をサンプリング
  for(i=0; i<NUMBER_OF_SAMPLES; i++){

    r = analogRead(arefPin);
    v1 = analogRead(voltagePin);
    a1 = analogRead(currentPin_A);
    a2 = analogRead(currentPin_A);
    b1 = analogRead(currentPin_B);
    b2 = analogRead(currentPin_B);
    v2 = analogRead(voltagePin);

    VASamples[(i*6)+0] = v1 - r;
    VASamples[(i*6)+1] = a1 - r;
    VASamples[(i*6)+2] = a2 - r;
    VASamples[(i*6)+3] = v2 - r;
    VASamples[(i*6)+4] = b1 - r;
    VASamples[(i*6)+5] = b2 - r;

    do {
      t2 = micros();
    }
    while((t2 - t1) < SAMPLING_INTERVAL);//サンプリング間隔(167マイクロ秒)の間は待つ
    t1 += SAMPLING_INTERVAL;

  }


    // １サイクル分の電圧と電流、電力を加算
    Vrms    = 0;
    Irms_A  = 0;
    Irms_B  = 0;
    Watt    = 0;

  for(i=0; i<NUMBER_OF_SAMPLES; i++){
    v1 = VASamples[(i*6)+0];
    a1 = VASamples[(i*6)+1];
    a2 = VASamples[(i*6)+2];
    v2 = VASamples[(i*6)+3];
    b1 = VASamples[(i*6)+4];
    b2 = VASamples[(i*6)+5];

    float vv = (v1+v2)/2 * KV;
    float aa = (a1+a2)/2 / KC_A;
    float bb = (b1+b2)/2 / KC_B;

    Vrms    += vv * vv; // Vrms = Vrms + vv * vv;
    Irms_A  += aa * aa;
    Irms_B  += bb * bb;
    Watt    += vv * ( aa + bb );
  }

  // 2乗平均平方根(rms)を求める
  Vrms    = sqrt(Vrms / NUMBER_OF_SAMPLES);
  Irms_A  = sqrt(Irms_A / NUMBER_OF_SAMPLES) ;if (Irms_A < Def_A) Irms_A = 0;
  Irms_B  = sqrt(Irms_B / NUMBER_OF_SAMPLES) ;if (Irms_B < Def_B) Irms_B = 0;

  // 平均電力を求める
  Watt = Watt / NUMBER_OF_SAMPLES;
}

// for Blynk
// This function sends Arduino's up time every second to Virtual Pin().
// In the app, Widget's reading frequency should be set to PUSH. This means
// that you define how often to send data to Blynk App.

void myTimerEvent()
{
  unsigned long curr_time;

  // You can send any value at any time.
  // Please don't send more that 10 values per second.
  // 1秒あたり10を超える値を送信しないでください

  // timer.setIntervalで設定した秒数(OUTPUT_INTERVAL)経過したらシリアルとBlynkに出力

    //設定秒数(OUTPUT_INTERVAL)の間に積算したデータをサンプル数で割り平均を出す
    vrms_sum    /= num_samples; // vrms_sum = vrms_sum/num_samples
    Irms_A_sum  /= num_samples;
    Irms_B_sum  /= num_samples;
    watt_sum    /= num_samples;
    fSum        /= logCount;

    app_Power     = vrms_sum * ( Irms_A_sum + Irms_B_sum );//皮相電力 VA
    Power_factor  = watt_sum / app_Power *100;// 力率 % = 有効電力 / 皮相電力

#if DEBUG
    for(int i=0; i<NUMBER_OF_SAMPLES; i++){
      Serial.print(num_samples);
      Serial.print('\t');
      Serial.print(VASamples[(i*6)+0]); //v1
      Serial.print('\t');
      Serial.print(VASamples[(i*6)+1]); //a1
      Serial.print('\t');
      Serial.println(VASamples[(i*6)+4]); //b1
      Serial.print(num_samples);
      Serial.print('\t');
      Serial.print(VASamples[(i*6)+3]); //v2
      Serial.print('\t');
      Serial.print(VASamples[(i*6)+2]); //a2
      Serial.print('\t');
      Serial.println(VASamples[(i*6)+5]); //b2
    }
#endif

      Blynk.virtualWrite(V0, vrms_sum);//電圧 V
      Blynk.virtualWrite(V1, Irms_A_sum + Irms_B_sum);//CT_A + CT_B電流 A
      Blynk.virtualWrite(V2, Irms_A_sum);//CT_A電流 A
      Blynk.virtualWrite(V3, Irms_B_sum);//CT_B電流 A
      Blynk.virtualWrite(V4, app_Power);//皮相電力 VA
      Blynk.virtualWrite(V5, watt_sum);//電力 W
      Blynk.virtualWrite(V6, Power_factor);// 力率 % = 有効電力 / 皮相電力
      Blynk.virtualWrite(V7, watt_hour);// 積算 Wh
      Blynk.virtualWrite(V8, fSum);// AC周波数 Hz

      //ambientに送る30秒区間での最大値を記録する
      if(vrms_max < vrms_sum){vrms_max = vrms_sum;}
      if(Irms_A_max < Irms_A_sum){Irms_A_max = Irms_A_sum;}
      if(Irms_B_max < Irms_B_sum){Irms_B_max = Irms_B_sum;}
      if(Irms_AB_max < Irms_A_sum + Irms_B_sum){Irms_AB_max = Irms_A_sum + Irms_B_sum;}
      if(app_Power_max < app_Power){app_Power_max = app_Power;}
      if(watt_max < watt_sum){watt_max = watt_sum;}
      if(fSum_max < fSum){fSum_max = fSum;}
      if(fSum_min > fSum){fSum_min = fSum;}

    if (Bflag) {
      Serial.print(vrms_sum);
      Serial.print("V, ");

      Serial.print(Irms_A_sum + Irms_B_sum);
      Serial.print("A, ");

      Serial.print(Irms_A_sum);
      Serial.print("A, ");

      Serial.print(Irms_B_sum);
      Serial.print("A, ");

      Serial.print(app_Power);
      Serial.print("VA, ");

      Serial.print(watt_sum);
      Serial.print("W, ");

      // AC周波数
      Serial.print(fSum);
      Serial.print("Hz, ");

      // min AC周波数 30sec間
      Serial.print(fSum_min);
      Serial.print("Hz, ");

      // max AC周波数 30sec間
      Serial.print(fSum_max);
      Serial.print("Hz ");

      // 力率 = 有効電力 / 皮相電力
      Serial.print(Power_factor);
      Serial.print("%, ");

      // 積算Whを求める
      watt_hour += watt_sum / 3600.0;
      Serial.print(watt_hour);
      Serial.println("Wh, ");
    }
    Bflag = true;

    // AMBIENT_INTERVAL(30)秒経過したらAmbientに出力
    curr_time = millis();
    if( (curr_time - last_update) > AMBIENT_INTERVAL *1000 ){

    //#if DEBUG
      Serial.print(curr_time/1000);Serial.print(" usec");
      Serial.print('\t');
      Serial.print(last_update/1000);Serial.print(" usec");
      Serial.println('\t');

      Serial.println("Now, sending the Maximum value during the period to Ambient .....");
      Serial.print(vrms_max);
      Serial.print("V, ");

      Serial.print(Irms_AB_max);
      Serial.print("A, ");

      Serial.print(Irms_A_max);
      Serial.print("A, ");

      Serial.print(Irms_B_max);
      Serial.print("A, ");

      Serial.print(app_Power_max);
      Serial.print("VA, ");

      Serial.print(watt_max);
      Serial.print("W, ");

      // AC周波数
      Serial.print(fSum);
      Serial.print("Hz, ");

      // min AC周波数 30sec間
      Serial.print(fSum_min);
      Serial.print("Hz, ");

      // max AC周波数 30sec間
      Serial.print(fSum_max);
      Serial.println("Hz");

    //#endif

      ambient.set(1, vrms_max);//電圧 V
      ambient.set(2, Irms_AB_max);//CT_A + CT_B電流 A
      ambient.set(3, Irms_A_max);//CT_A電流 A
      ambient.set(4, Irms_B_max);//CT_B電流 A
      ambient.set(5, app_Power);//皮相電力 VA
      ambient.set(6, watt_max);//電力 W
      ambient.set(7, fSum_max);// 区間最大周波数
      ambient.set(8, fSum_min);// 区間最小周波数
      ambient.send();

      vrms_max = Irms_A_max = Irms_B_max = Irms_AB_max = watt_max = app_Power_max = 0;
      fSum_max = 0.0;
      fSum_min = 1000.0;
      last_update = curr_time;
      Bflag  = false;
    }

    num_samples = 0;
    vrms_sum = Irms_A_sum = Irms_B_sum = watt_sum = 0;

    fMin = 1000.0;                          // 次回の測定用に変数を初期化
    fMax = 0.0;
    fSum = 0.0;
    logCount = 0;

}

void setup()
{
  Serial.begin(115200);
  analogSetAttenuation(ADC_6db);        // アッテネーターを設定
  pinMode(arefPin, INPUT);
  pinMode(freqPin, INPUT);
  pinMode(voltagePin, INPUT);
  pinMode(currentPin_A, INPUT);
  pinMode(currentPin_B, INPUT);

  watt_hour     = 0;
  vrms_sum      = vrms_max    = 0;
  Irms_A_sum    = Irms_A_max  = 0;
  Irms_B_sum    = Irms_B_max  = 0;
  Irms_AB_max   = 0;
  watt_sum      = watt_max    = 0;
  app_Power     = app_Power_max  =0;
  num_samples   = 0;
  last_update   = millis();

  attachInterrupt(freqPin, acIrq, FALLING);    // ピンがHIGHからLOWになった時に割り込みacIrq関数の割り込み発生

  Blynk.begin(auth, ssid, password, server, port);  // Blocking until server connected
  // You can also specify server:
  //Blynk.begin(auth, ssid, password, "blynk-cloud.com", 80);
  //Blynk.begin(auth, ssid, password, IPAddress(192,168,1,100), 8080);

  // Setup a function to be called every interval second
  timer.setInterval(OUTPUT_INTERVAL * 1000L, myTimerEvent);

  // for Ambient
  ambient.begin(channelId, writeKey, &client);
}

/*
 * void wifi_lan_check()
 *   WiFi Lan の監視をします。
 *   WiFi.status() で判断するよりも、ping で応答をチェックした方が、早いかも。
 */
void wifi_lan_check(){
  int i;
  if(WiFi.status() !=3){ // 3はWL_CONNECTED
    //Serial.print("wifi_lan_check() :#1 st=");
    //Serial.println(WiFi.status());
  }
  if(WiFi.status() != WL_CONNECTED){
    //Serial.println("WiFi disconnected");
    WiFi.disconnect();
    delay(50);
    WiFi.begin(ssid, password);
    i=50;
    // 結局は、回復しないで、wdt reset になるので、直ぐ自分で restart させた方が良いかも。
    while (WiFi.status() != WL_CONNECTED) {
      delay(250);
      //Serial.print(".");
      i--;
      if(i<0){
        //Serial.println("wifi_lan_check() :#2 ESP.restart()");
        delay(250);
        // 自分で restart しないで、放っておくと、 wdt reset になるので、
        // 敢えて ESP.restart() しなくてもよいのだが、気が短い人は、どうぞ。
        ESP.restart();
      }
    }
  }
}

void loop()
{
/*
  // check for incomming client connections frequently in the main loop:
  server.handleClient();  // この処理でクライアントからのアクセスに対応 server.handleClient();
*/

  // WiFi Lan の監視をします。接続していないとリセット
  wifi_lan_check();


  // 電力を計算(100個のデータのrms)
  calcWatt();
  // AC周波数測定
  mesureAC_FREQ();

  // 指定秒数(OUTPUT_INTERVAL)分加算する
  vrms_sum    += Vrms; // vrms_sum = vrms_sum + Vrms
  Irms_A_sum  += Irms_A;
  Irms_B_sum  += Irms_B;
  watt_sum    += Watt;
  num_samples++; // num_samples = num_samples + 1

  // 加算後、Blynk Object の myTimerEvent() へデータを渡す
  // そこで、指定秒数間の平均を計算する
  Blynk.run(); // Blynk起動
  timer.run(); // BlynkTimer object 開始
}
