AD9833でファンクションジェネレータを作る13 ハード構成

製作上の作業性は良さそうだが、

体格が大きい

片手で操作は無理か

基板間の配線、コネクタが煩雑

コンパクト
上面から操作など操作性が良さそう

1枚基板なので、PCB基板を起こせば何とかなるかもと思うが、手ハンダの配線は厳しそう

ブレッドボードで組みながら色々設計検討しています。ハード構成はほとんど固まりました。

中央がESP32、右肩にOLED、その下がAD9833、右列の下部がミリバルです。

ジャンパー線が網のようにデバイスの上に覆いかぶさっています。時々、接触不良になります。ちゃんと基板に組みたい気もあるのですが、これをハンダで一本づつ繋ぐと思うと踏み出せません。

動画も撮ったので、載せておきます。

周波数を切り換えるタイミングで波形にノイズが載っています。以前は気にしないようにしていたのですが、ある程度形になった今は気になってきました。前に調べたとき、Analog DevicesのAD9833 - FAQに”AD9833は周波数レジスタが2組ありますので、周波数を変更する場合には、出力に選択していない方の周波数レジスタを更新しFSELで出力周波数レジスタを切り替えてください。”とあるのを思い出しました。この方法を調べてみようを思います。

13.4  基板の検討（Kicad）

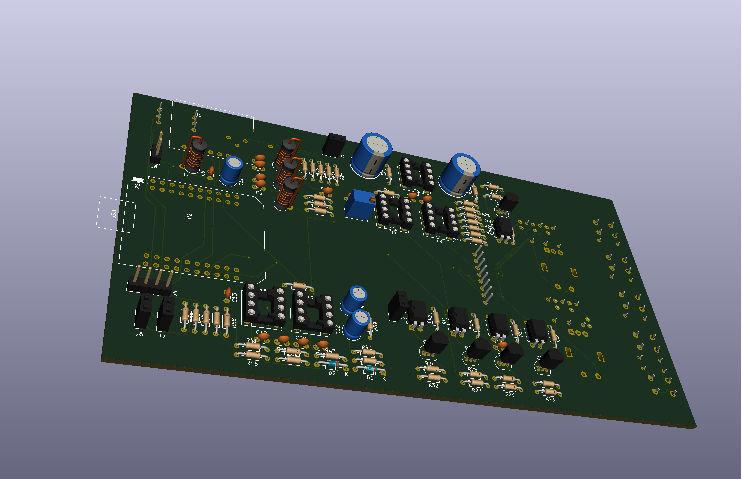

できたら、こんな感じになるはずです。中央の白いのがOLEDです。

上面 裏面の中心部に配線を通す計画です。 裏面

13.5  余談

今のスケッチ（ソフト）はつぎはぎだらけです。まだ、追加／変更したいので、目下見直ししようかと思案中です。

頭を整理しようと、本ブログを書き始めた次第です。一通り、ファンクションジェネレータの試作（思索）過程を整理できたので、ソフトの見直しへ移ろうかと思っています。

基板の着手はその後の予定です。
