アナログ変調は、$\bm {A sin(\omega t +\phi)}$で表される連続した正弦波である搬送波の振幅$\bm A$、周波数$\bm \omega$、位相$\bm \phi$という三つのパラメータのいずれかを低周波信号で変化させるものです。一方、デジタル変調は、アナログ変調で変調波形を方形波にした場合と考えることができます。

そして、方形波による変調は、搬送波をスイッチ(key)で切り換えることと同じであることから、デジタル信号で変調する方式は、AM、FM、PMに対応して、ASK(Amplitude shift keying)、FSK(Frequency shift keying)、PSK(Phase shift keying)と呼ばれます。

引用元:オリックス・レンテック 計測器・測定器玉手箱 デジタル変調方式

デジタル変調の3方式

ASK:
ASKとは搬送波に1またはゼロを
掛けることと考えることができます。


ASK対応するアナログ変調信号波形
振幅変調:AM

FSK:
FSKは、周波数の異なる二つの
搬送波を切り換えるのと同じです。


FSK対応するアナログ変調信号波形
周波数変調:FM

PSK:
PSKは、位相の異なる二つの
搬送波を切り換えるのと同じです。


PSK対応するアナログ変調信号波形
位相変調:PM
引用元:オリックス・レンテック 計測器・測定器玉手箱 デジタル変調方式


Function generatorの変調機能

設定については、この記事で具体的に説明されていましたので、要点を抜粋します。FY6900でも大体同じだと思います。
Waveform modulation with your function generator | Keysight Blogs

Waveform modulation with your function generator | Keysight Blogs

Make full use of advanced waveform modulation features with your function generator to test your applications

FSK (周波数偏移キーイング) / BPSK (2 位相偏移キーイング)

現在、多くの種類のデジタル変調技術が利用可能です。一般的なものは、FSK (周波数偏移キーイング) と BPSK (2 位相偏移キーイング) です。これらのデジタル変調技術は、デジタル無線送信、RFID、Bluetooth などの多くのアプリケーションで使用されています。

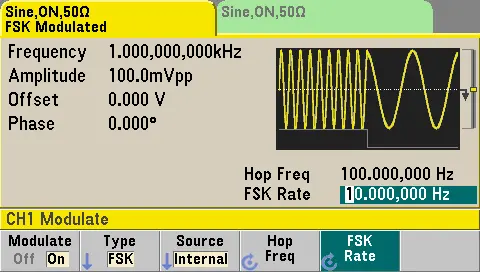

図5. Keysight 33600Aを使用したFSK関数発生器のセットアップ

 ここでは、FSK 信号をシミュレートするためにファンクション ジェネレーターをセットアップする方法の例を示します。上の図 5 は、1 kHz の搬送正弦波での周波数シフト キーイング変調を示しています。ホップ (または代替) 周波数は 100 Hz に設定されます。FSK レートは、出力周波数がキャリア周波数とホップ周波数の間で「シフト」するレートである 10 Hz に設定されます。

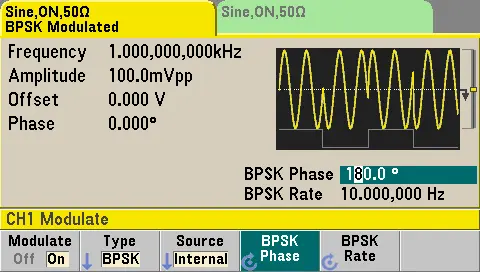

図6. Keysight 33600Aを使用したBPSKファンクション・ジェネレータのセットアップ

BPSK 信号をシミュレートするために関数発生器を設定する方法の例を次に示します。上の図 6 は、1 kHz の搬送正弦波でのバイナリ位相シフト キーイング変調を示しています。BPSK レートは、出力位相がキャリア位相とオフセット位相の間で「シフト」するレートです。この場合の BPSK 位相設定は 180 ° (位相シフトの度) です。通常、位相シフトを 0 ° から 360 ° まで設定するオプションがあります。

使い方

[MOD]キーが変調機能のトリガーです。(キーを押すと既に設定された変調が開始されます。)


CH1が搬送波(キャリア信号)になります。信号波(伝えたいアナログ信号)は、① CH2で設定することができます。あるいは、② 外部信号を使う(Back PanelのVCO入力)こともできます。

[MODE]:図右列の[MODE]キーを押すと、変調方式を選択できます。
[SOUR]:図右列の[SOUR]キーを押すと、信号波をCH2/外部で切り換えできます。
[Mod-Rate]など:[MODE]により変わります。


事例1:FSK(Frequency shift keying)

出力周波数を搬送波周波数とホップ周波数の間で「シフト」する(切り換える)動作です。
  1. [CH1]キーを押して、CH1に搬送波を設定します。
  2. [CH2]キーを押して、CH2に「シフト」するレート(周波数)を設定します。
  3. [MOD]キーを押して、「Modulation Mode」にすると、即座に変調された信号がCH1に出力されます。
  4. [MODE]キーを押すとモードがシーケンシャルに変わるので、「FSK」を選びます。
  5. [SOUR]キーを押して、変調信号を選びます。デフォルトのCH2以外に, External (FSK IN Port), Manual のオプションがあります。変調信号で有効なのは「シフト」レートである周波数だけです。【下記、注記*】
  6. [PARA]キーを押して、「HOP」周波数を有効にしてから、ダイヤルで設定します。

【注記*】
ユーザーマニアルには、"Modulating Waveform :Square with 50% duty cycle." となっています。つまり、[SOUR]キーで選択した変調信号の周波数のみが有効で、切り換え波形は50%デューティの方形波としてON/OFFの切り換えを行うようです。

前項の事例と同じ設定を行い、同様の出力波形が得られました。



[CH2]の周波数を変えず、Ramp波でオフセット2.5Vにしたときの出力です。周波数以外の項目が無効なことが確認できました。



事例2:ASK(Amplitude shift keying)

搬送波をON/OFFに「シフト」する(切り換える)動作です。
  1. [CH1]キーを押して、CH1に搬送波を設定します。
  2. [CH2]キーを押して、CH2に「シフト」するレート(周波数)を設定します。
  3. [MOD]キーを押して、「Modulation Mode」にすると、即座に変調された信号がCH1に出力されます。
  4. [MODE]キーを押すとモードがシーケンシャルに変わるので、「ASK」を選びます。
  5. [SOUR]キーを押して、変調信号を選びます。デフォルトのCH2以外に, External (FSK IN Port), Manual のオプションがあります。変調信号で有効なのは「シフト」レートである周波数だけです。50%デューティの方形波としてON/OFFします。【前述の注記*】

事例3:PSK(Phase shift keying)

出力位相が搬送波位相とオフセット位相の間で「シフト」する(切り換える)動作です。
  1. [CH1]キーを押して、CH1に搬送波を設定します。
  2. [CH2]キーを押して、CH2に「シフト」するレート(周波数)を[FREQ]で設定します。さらに、[PHASE]でシフト位相を設定します。
  3. [MOD]キーを押して、「Modulation Mode」にすると、即座に変調された信号がCH1に出力されます。
  4. [MODE]キーを押すとモードがシーケンシャルに変わるので、「PSK」を選びます。
  5. [SOUR]キーを押して、変調信号を選びます。デフォルトのCH2以外に, External (FSK IN Port), Manual のオプションがあります。変調信号で有効なのは「シフト」レートである周波数だけです。50%デューティの方形波としてON/OFFします。【前述の注記*】
