４．バッファ回路（ボルテージフォロア）
アンプ出力の周波数特性を測ることを想定しているので、アンプ、ミリバル、PCをシリーズで繋ぐことになると思います。前後の機器の電気的特性がミリバル値に影響しないように、前段にバッファ回路を入れようと思います。
オペアンプは4回路入りのTL074にする予定です。ミリバルに2回路使用します。残り2回路を使ってバッファとしてのボルテージフォロアと増幅回路をミリバルの前に置きます。
入力信号はバッファ回路から出てミリバルの手前で分岐させて、ミリバルとPC（WaveSpectraを想定）へ分岐させるという構想です。
バッファ回路はオーソドックスなものをネットから探してきました。

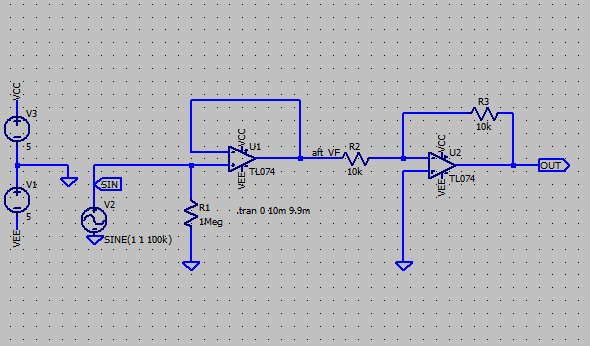

前段がボルテージフォロアで、AC入力信号（SIN）をゲイン1倍、同相で出力（aft_VF）します。後段は反転増幅回路でゲイン R3/R2 = 1倍、逆相反転して出力（OUT）します。
カットオフ周波数は1MHz程度になります。
５．オペアンプの両電源
TL074は両電源用のオペアンプなので、それを考えます。ここには9Vの電池か、ACアダプタを使うつもりです。ひとつの電源を抵抗分圧して、中点を仮想GNDとするレールスプリッタという方法が気に入りました。欠点は負荷のかかり方によって中点仮想GNDが揺れ動くことで、この対策として色々な方法が考案されています。
レールスプリッタ入門 ～ 仮想グランドのあれこれで学ばせていただきました。この中のオペアンプ利用のものを使ってみます。
