XR2206ファンクションジェネレータを測ってみた

published_with_changes 更新日： event_note 公開日：

labelファンクションジェネレータ label計測器 label周波数カウンタ

 完成したので特性を測ってみました。


LED部には視認性を良くするためスモーク調の静電気防止袋を切って貼ってます。マスキングテープしかなかったので見かけは良くないです。自分用なのでこれで納得してます。

電源は公称DC9V 300mA出力のトランス式のACアダプタを使いました。

電源は重要のようです。DV12Vの４Aスイッチングを使ったときはは波形も周波数もでたらめになって、こわれたかと思いました。


１．振幅の増幅

電源電圧 13.2V
サイン波、1kHz
の条件でのAmpボリューム（左端）を回したときの可変範囲

　100mV p-p から、7.0V p-p

矩形波は8.0V p-p でした。
矩形波振幅は周波数によって変わります。

２．周波数の切り換えと可変範囲

電源電圧 13.2V
スイッチ位置表示CR周波数・計算値 [Hz]周波数カウンター [Hz]オシロ測定値 [Hz]
min.max.min.max.min.max.
11-10Hz0.65300/1280.7828.3
210-200Hz6.5230392958.7295
3100-5kHz1396,4471856.3k1856.3k
45-100kHz2,965137,7413.737k125k3.737k125k
5-500kHz13,879644,74516.970k524k16.98k524k

ほぼ設計通りの周波数を可変できます。
また、周波数カウンタとオシロで測定した周波数は同じですので、周波数カウンタの値は正しい値を示しているといえます。

３．振幅の周波数特性

10Hzから100kHzの範囲においてフラットな周波数特性を持っています。
電源電圧 13.2V


４．出力波形


サイン波　1kHz  3V p-p


サイン波　10kHz  3V p-p


サイン波　20kHz  3V p-p











サイン波　30kHz  3V p-p











サイン波　40kHz  3V p-p 以降の周波数は波形ピークにリップルあり











サイン波　50kHz  3V p-p











サイン波　70kHz  3V p-p











サイン波　100kHz  3V p-p











サイン波　200kHz  3V p-p

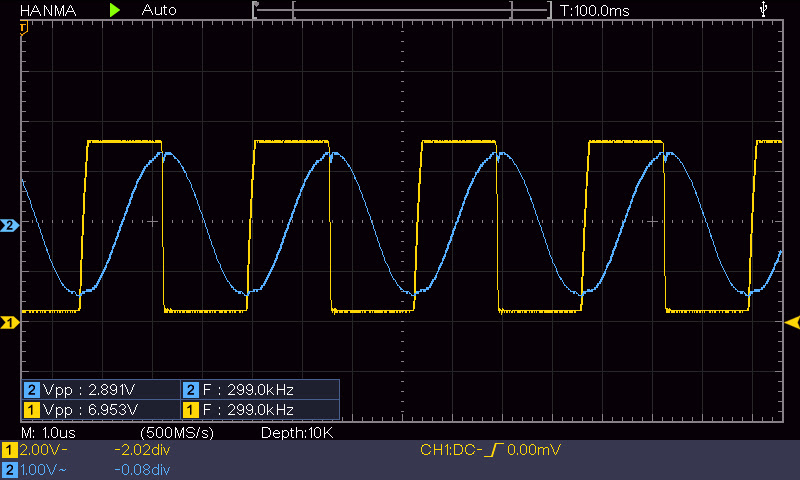

サイン波　300kHz  3V p-p











サイン波　500kHz  3V p-p











三角波　50kHz  3V p-p











三角波　100kHz  3V p-p











三角波　500kHz  3V p-p
