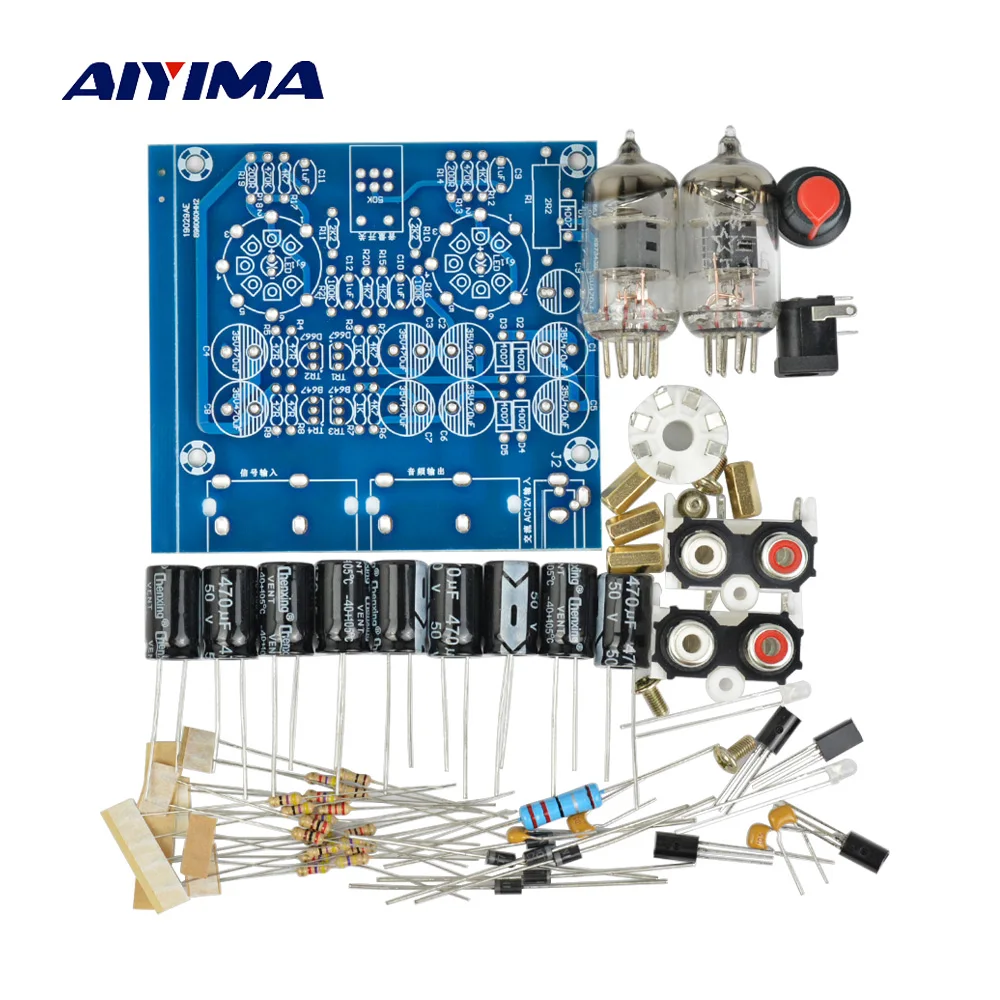

前に送料込み950円で買った6J1プリアンプを組み立てましたが、その時、別の中華メーカ扱い の6J1プリアンプを1335円で買っていました。AIYIMAという中華オーディオブランド扱いです。中身は基板の色の違いを除いて同じでした。コンデンサのメーカは違いますが、そこに価格差の意味があるかどうかはわかりません。お手頃価格で十分楽しめます。
Aiyima オーディオボード,プレセップオーディオ,ミキサー6j1,バルブ,クレプホール,バッファー,DIYキット|valve preamp|tube amplifier audiotube amplifier - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
RCA端子から写真のような分配ケーブルで分配します。ゲインの落ちるのは６J1プリアンプのボリュームで調整するという考え方です。
素材
6J1真空管プリアンプ
改造用コンデンサ
- ニチコンKT 50V 470uF x 6
- ニチコンKT 50V 1000uF x 6
- Suntanメタライズドポリエステルフィルムコンデンサ 250V 1uF x 2
- ニチコンＭＵＳＥ・ＥＳ 50V 1uF x 2
ヒューズ
ロッカースイッチ
ケース：ダイソー木箱
電源コード
製作
プリアンプ製作
前にブログにした内容と同じです。
手作りのプリメインアンプ
ゲームサウンドとBGM用のオーディオアンプを作ります。音源はGameやAmazon musicなので、USB DACを経由してアンプに入れます。USB DACもアンプに内蔵してプリメインコンポという構想です。 アンプDIYに影響を受けた動画を載せておきます。この動画を見てると、...
rainbowgoblinss.blogspot.comケースなどの製作
ほど良い高さにするため底を25mmカットして、トランス固定用に板厚6mmのMDF材を接着して底板にします。
トランスの発熱対策は必要ないとは思いましたが、窓を開けたい気持ちが湧いてきて、上蓋に窓を開けました。
ヒューズを電源側に入れて、ロッカースイッチを介してトランスの1次側に結線しました。
完成
