いつものようにYoutube動画に感化されて、「アンプ スピーカー 自作切替器」を作りました。感化された動画はいつもお世話になっているbemarunekoさんの動画です。
二度と作りたくない、アンプ スピーカー 自作切替器
アンプ５台、スピーカー３台の自作切替器です。 使っていないアンプにセレクトしておくことで、アンプのスイッチ入り切りに伴うポップノイズによる、スピーカーの損傷防止にもなります。
作ったものを前から見た写真です。右側のロータリースイッチ（1,2,3）で3つのアンプを切り換えて、左側のオルタネートタイプのプッシュスイッチで(A,B)2系統のスピーカーが選択できます。
素材

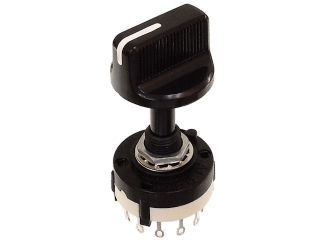

アンプ切り換え用：4回路3接点のノンショートタイプのロータリスイッチ（秋月電子）
- 接点容量：125VAC 0.3A
スピーカー切り換え用：セレクターキット（JFNストア）
- 4回路2接点プッシュロックスイッチ（接点容量不明）
- BTLアンプ対応！4回路完全独立設計で双方向接続可能
- 適合電線：14〜22AWG(2〜0.3sq)
回路
アンプセレクターはBTL接続に対応させるため、4回路（R/L、＋/－）同時切り換えにします。
これに気づかないで、最初はグランドマイナス側共通のセレクターを作ってしまって、アンプを壊すところでした。ロータリースイッチの呼び方も、”4P3T 、4 ポール 3 ポジション 、4極3段”とかの言い方もあってわかりにくいです。
【注記】BTL接続は下記の引用記事が詳しいです。
デジタルアンプLepy（旧Lepai） LP-2024A+の改造～ヘッドホン端子の取り付け～: craftな毎日
デジタルアンプは多くの場合，出力upのため，出力段が通常のシングルエンドではなく，BTL接続になっているものが多いのです。で，これがどういう問題なのか，と言うと，ヘッドホンを接続することができないのです。理由はスピーカのコールド端子（黒）が普通はグランド（GND）なのですが，BTLのアンプの場合，GNDじゃないのです。
内部の接続

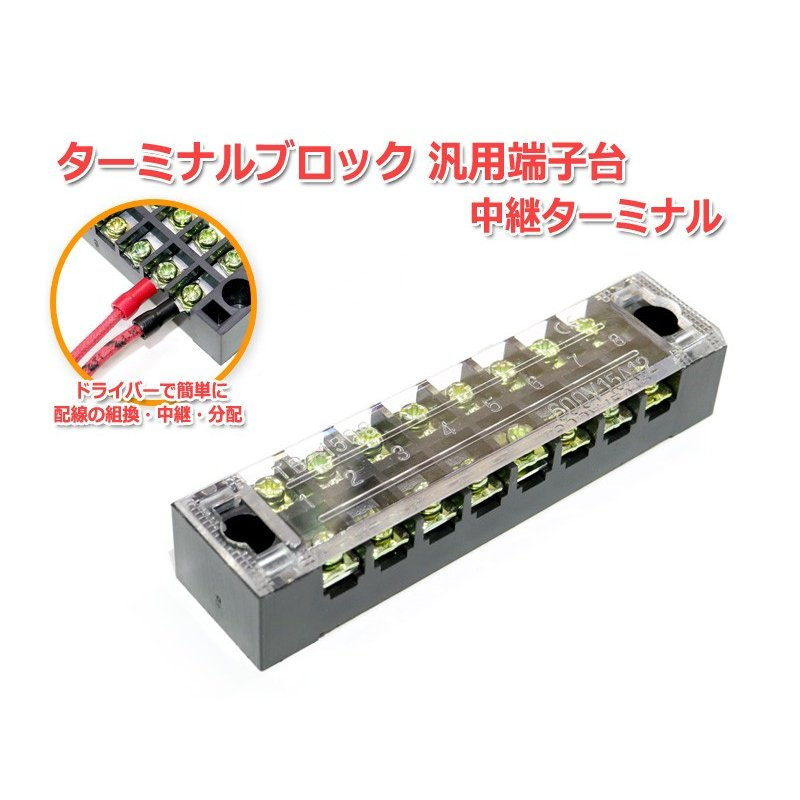

アンプ側は8極の端子台を2列（4P ｘ 4）使って、3つのアンプとコモン出力としています。
スピーカー出力は写真の上方向と左方向の2系統に出します。
それぞれの表裏を合わせて完成です。
